耐熱性
- 読み方
- たいねつせい
- 英語
- Heat resistance
- 意味
- 一般には材料を加熱したときの性状、寸法、物性、外観などあらゆる理化学的性状の変化のしにくさをいう。革では、革タンパク質本来の分子構造が加熱するとある特有な温度（液中熱収縮温度、Ts）で崩壊してゼラチン化したり、繊維が収縮や変形したりするので、この意味の熱安定性をさすことが多い。図のように、皮革の耐熱性は水分によって大きく異なり、水分量が増えると低下する傾向がある。
クロム鞣しにより湿潤状態での耐熱性は顕著に上昇するので、革の耐熱性(特に湿潤耐熱性)は鞣しの度合いの尺度として重要視されている。例えば、表に示す動物の生皮の熱収縮温度は53～67℃程度であるが、クロム革は100℃以上になることが多い。また、鞣し剤の種類によって熱収縮温度は大きく異なり、クロム鞣し革が最も高い。
一方、乾燥状態では鞣しの種類に関係なく熱収縮温度は高く、標準状態（相対湿度65％、温度20℃）で皮革製品の水分量は約14～15％であり、このような状態の耐熱性は靴の製造時、甲部の釣り込み成型などで重要な性質である。乾燥時の耐熱性を評価するために耐乾熱性試験がある。
湿潤状態での耐熱性は、液中熱収縮温度としてJIS K 6550：1994で規定されている。同様の試験はISOでもISO 3380：2002で100℃までの測定が規定されている。また、乾燥時の耐熱性を評価するためにJIS K 6543：1995がある。ISOでも耐乾熱性の規格として、ISO 17227：2002があるが、JIS K 6543：1995とは異なる方法である。150、200、250℃で試験することになっている。パテントレザーに関しては、ISO 17232：2006の規格もある。

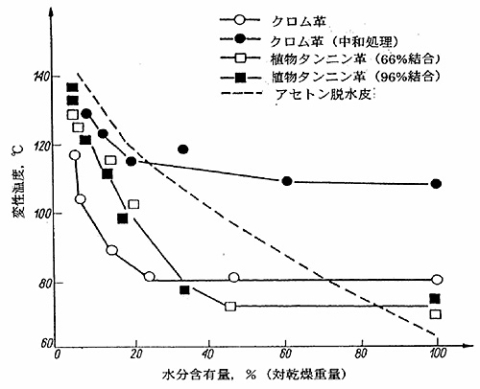

≪皮革の変性温度と水分量との関係≫
≪生皮や革の耐熱性≫
| 皮革の種類 | 耐熱性（液中熱収縮温度）℃ |
|---|
| 生皮 | カーフ | 63～65 |
| 成 牛 | 65～67 |
| ヒツジ | 53～62 |
| 魚（寒帯に生息） | 33～52 |
| 魚（暖帯に生息） | 49～58 |
| 鞣した牛革 | クロム | 77～120 |
| ジルコニウム | 75～97 |
| 植物タンニン | 70～89 |
| アルミニウム | 75～85 |
| グルタルアルデヒド | 65～80 |
| ホルムアルデヒド | 63～73 |
| 魚油（油鞣し） | 50～65 |
